مقالات تخصصی در مورد جت پرینترهای صنعتی و لیبل چسبانهای اتوماتیک از سوی پرینتر کالا برای خدمت رسانی بهتر به تولید کنندگان محترم ارائه میشود ، امید است که مقبول شما قرار گیرد



در باره " جت پرینتر صنعتی " و انواع جت پرینترها

کاربرد چاپ جوهر افشان روز به روز افزایش یافته است ، طیف گسترده ای از برنامه های نرم افزاری جدید برای چاپگرهای جوهر افشان اکنون امکان پذیر شده اند ، پیشرفت در فن آوری چاپگرهای  جوهر افشان صنعتی و غیر صنعتی و جت پرینترها  با سرعت فراوانی ادامه دارد .

در مقاله زیر به شرح مختصری از تکنولوژی های مورد استفاده میپردازیم :

۱- CIJ پرینترها  :

سیستم های CIJ جوهر افشان ، جت پرینترهایی هستند که حرکت جوهر در آنها بصورت مداوم (CIJ) وجود دارد .

جریان مداوم جوهر توسط یک پمپ به داخل نازل هدایت شده و بعد از ورود جوهر به نازل میبایستی این مسیر مداوم جوهر بصورت قطره در آید ، نازل این وظیفه را بر عهده دارد و مسیر جوهر مداوم را به یک مسیر جوهر منقطه و قطره قطره در می اورد .

 جریان مداوم جوهر از میان شارژ الکترود عبور کرده و  قطرات به خود شارژ میگیرند. جریان جوهر بصورت  قطرات منفرد و با شارژ متغیراز طریق شارژ الکترود عبور خواهند کرد .

میزان شارژ قطرات در واقع میزان  انحراف قطره جوهر را تعیین میکند.

هنگامی که این قطرات از میان صفحات های ولتاژ بالا عبور می کنند درواقع  مشخص خواهد شد که قطره در کجا فرود خواهد آمد .

در این مسیر ، یکسری از قطرات شارژ نخواهند گرفت و طبیعتا میبایستی یک مسیر برای بازگشت قطرات جوهر به داخل سیستم  محیا نمود . وظیفه لوله گاتر برگشت این قطرات شارژ نشده به مخزن جوهر میباشد .

مهمترین مزیت جوهر افشان پیوسته سرعت آن است ، سیستم های جوهر افشان مداوم قابلیت اجرای بالایی  دارند با سرعت بیش از 300 متر در دقیقه. یکی دیگرمزیت های  این نوع از چاپگرهای جت پرینتر این است که فرار قطرات بدون بار الکتریکی به سمت مخزن جوهر میباشد و این بازگشت باعث میشود که جوهر خشک نشده و دوباره به سیستم باز میگردد . این چرخش جوهر باعث تبخیر حلال درون جوهر شده و طبیعتا این تبخیر باعث غلیظ شدن جوهر خواهد شد و میبایستی با سیستم دیگری این تبخیر شدن حلال موجود در جوهر جبران گردد .بنابراین سیستم جت پرینتر جوهر افشان نیاز به یک مخزن حلال و یک واحد غلظت سنج نیز میباشد تا غلظت جوهر همیشه ثابت باشد .

این فناوری به طور گسترده ای در برنامه نویسی و مارک گذاری با سرعت بالا استفاده می شود

خطوط تولیدی  که در آنها وضوح پایین ، توانایی برای شلیک بیشتر قطرات و سرعت بسیار زیاد لازم باشد مورد استفاده قرار میگیرد . پایین بودن کیفیت چاپ در این مدل از پرینترهای صنعتی  مقرون به صرفه بودن هزینه چاپ را به همراه دارد  ( CIJ  Printer )

۲- DOD پرینترها :

 تقاضای قطره

چاپ بر اساس تقاضا (DoD) به این معنی است که قطره جوهر فقط در صورت نیاز تولید می شود.

این کار به سه روش اصلی قابل انجام است: جوهر افشان حرارتی (همچنین به جت حباب نیز معروف است) ، ولو جت  و پیزو الکتریک

جوهر افشان چاپگرهای Valvejet از دریچه های سوزنی و solenoids  برای کنترل جریان جوهر استفاده می کنند ، بنابراین آنها نسبتاً کند هستند و استفاده از آنها – عمدتا در کدگذاری و مارک گذاری

صنعت – رو به زوال است. ما سیستم TIJ پرینترها و Valvejet پرینترها را توضیح خواهیم داد :

۳- TIJ پرینترها :

جوهر افشان حرارتی

جوهر افشان حرارتی (TIJ) رایج ترین فناوری است در SOHO   (small office, home office)  ( پرینترهای خانگی و اداری )   یا چاپگرهای رومیزی و برخی از چاپگرهای با فرمت گسترده . چاپگرهای TIJ از یک عنصر گرمایش کوچک در اثر جریان درون چاپگر برای بیرون کشیدن قطرات جوهر استفاده می کنند .



با استفاده از این عنصر باعث گرم شدن سریع آن می شود. این عنصر در تماس با جوهر است و باعث می شود مقدار کمی از جوهر به بخار تبدیل شده و  حباب ایجاد کند

بنابراین داخل محفظه چاپگر جوهر مجبور است به بیرون پرتاب شود .

با توجه به گرمای مورد نیاز جوهرها برای تبخیر شدن ، طیف وسیعی از جوهرها وجود خواهد داشت تا در این روش از چاپگرهای جوهر افشان استفاده شوند .

این جوهر ها عمدتا مبتنی بر آب و یا حلال بوده و به جای استفاده از رنگها از رنگدانه ها جوهردر  جوهر افشان حرارتی استفاده میشود که برای ساخت کم هزینه هستند ، اما کنترل بر روی بستر دشوار است ، بنابراین ایجاد تصاویر با کیفیت و عکس با کیفیت بالا نیاز به پوشش خاصی دارد .

تهیه و تدوین از : مهندس نادر محمدی

نحوه کار کرد جت پرینتر پیزوالکتریک حالت برشی
نحوه کار کرد جت پرینتر پیزوالکتریک حالت خم
نحوه کارکرد جت پرینتر TIJ
نحوه کار جت پرینتر CIJ

نحوه کار کرد جت پرینتر پیزوالکتریک حالت برشی

نحوه کار کرد جت پرینتر پیزوالکتریک حالت خم

نحوه کارکرد جت پرینتر TIJ

نحوه کار کرد جت پرینتر DOD

نحوه کار کرد جت پرینتر CIJ

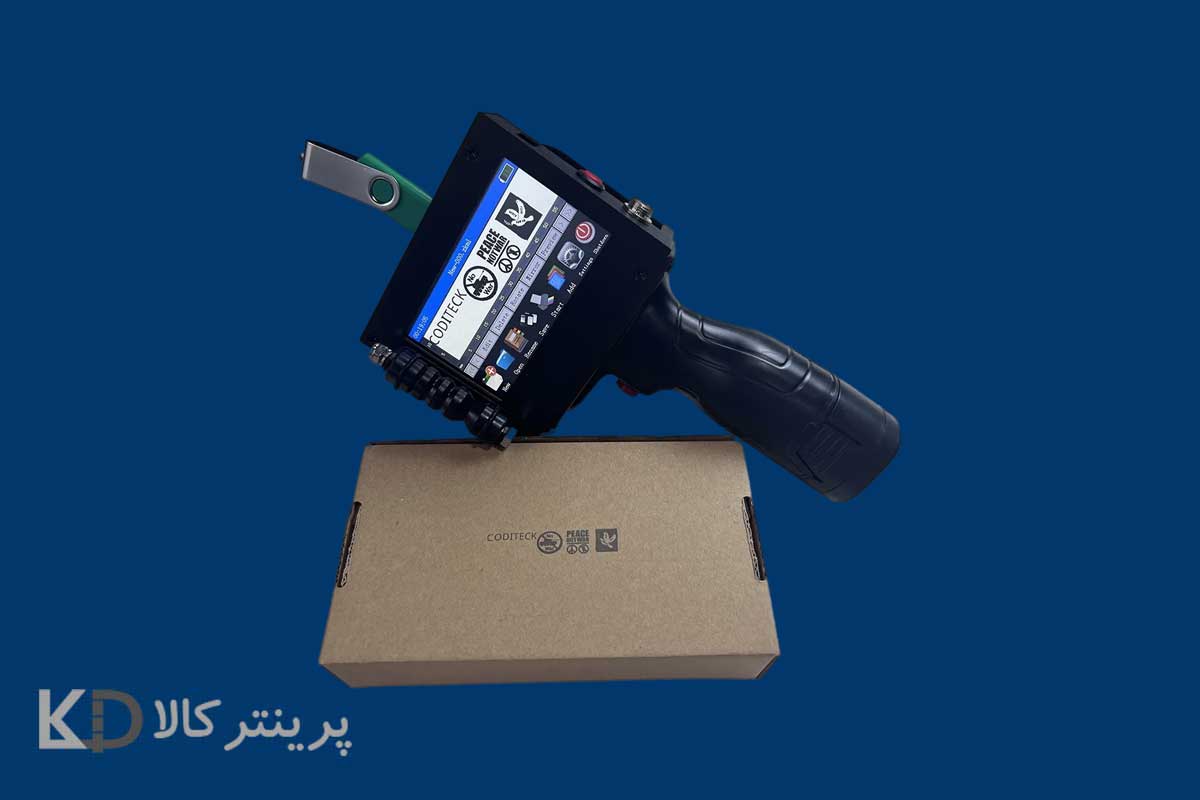

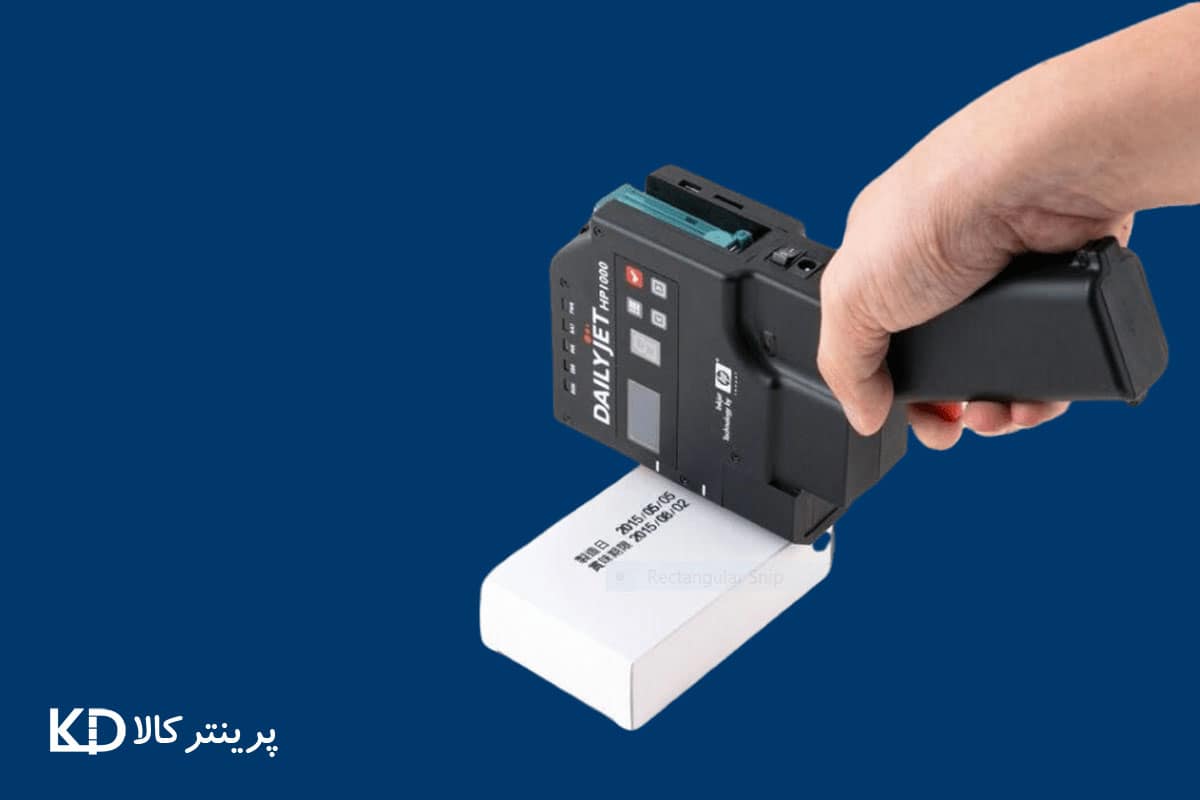

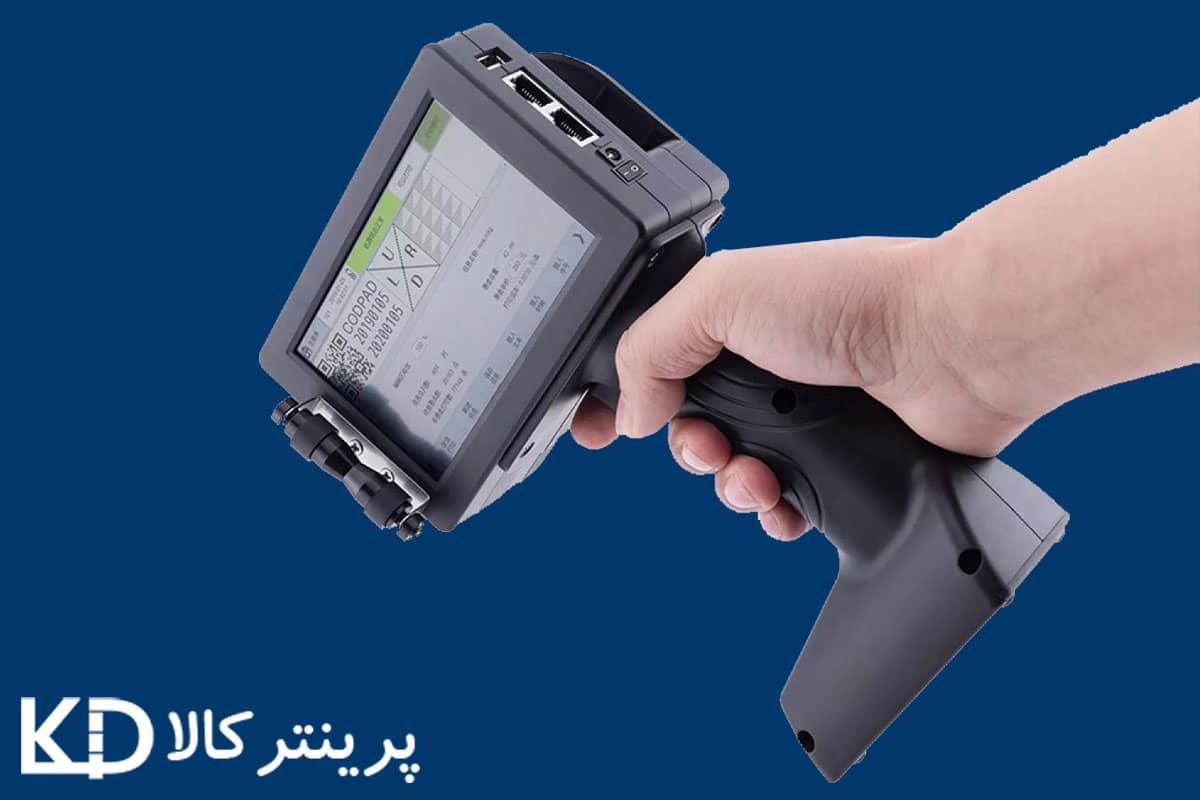

بهترین جت پرینتر دستی ایرانی باید دارای چه خصوصیاتی باشد ؟

۱- جت پرینتر دستی باید سبک باشد و وزن کمی داشته باشد تا دست اپراتور خسته نشود

۲- جت پرینتر دستی باید دارای دو غلطک در جلوی هد خود باشد تا به راحتی بر روی بسته بندی حرکت کند

۳-جت پرینتر دستی را از شرکتهای مطمئن و با خدمات پس از فروش مطمئن خریداری نمایید

۴- جت پرینتر دستی باید دارای باتری با انرژی بالا  باشد تا در حین کار مدام درگیر شارژ مجدد ان نشویم

۵- جت پرینتر دستی باید دارای محفظه کارتریج مطمئن و فیکسی باشد تا کارتریج درون آن لق نخورده و باعث سوخته شدن کارتریج یا بردهای آن نشود

۶- جت پرینتر دستی باید دارای مرکز ثقل درستی باشد ، وگرنه دست را خسته و باعث خرابی چاپ بعد از مدتی میشود

بهترین جت پرینتر  ایرانی باید دارای چه خصوصیاتی باشد ؟

۱- جت پرینتر با تکنولوژی اچ پی باید دارای هد متحرک باشد

۲- جت پرینتر باید دارای یک پایه پرتابل و با رگلاژهای متنوع جهت تنظیم هد در جهات مختلف باشد

۳-جت پرینتر  را از شرکتهای مطمئن و با خدمات پس از فروش مطمئن خریداری نمایید

۴- جت پرینتر اچ پی باید دارای یک اسکی یا یک محافظ در جلوی هد خود باشد

۵- جت پرینتر  باید دارای محفظه کارتریج مطمئن و فیکسی باشد تا کارتریج درون آن لق نخورده و باعث سوخته شدن کارتریج یا بردهای آن نشود

۶- جت پرینتر باید دارای منوهای فارسی و ساختار نوشتاری ساده ای باشد تا اپراتور با آن راحت باشد

جت پرینترهای CIJ  از قسمتهای زیر تشکیل شده اند :

۱- واحد الکترونیک یا نمایشگر جت پرینتر

۲- منبع تغذیه جت پرینتر

۳- برد آنالوگ جت پرینتر

۴- برد CPU جت پرینتر

۵- برد ولتاژ بالای  جت پرینتر

۶- درایور پمپ هیدرولیک جت پرینتر

۷- شیر برقی های مختلف جت پرینتر

۸- واحد غلظت سنج جت پرینتر

۹- واحد کنترل فشار جت پرینتر

۱۰- مخزن جوهر جت پرینتر

۱۱- مخزن حلال جت پرینتر

۱۲- میکسر تانک جت پرینتر

۱۳-هد جت پرینتر

۱۴- نازل جت پرینتر

۱۵- صفحات  ولتاژ  بالای جت پرینتر

۱۶- واحد شارژ الکترود جت پرینتر

۱۷- واحد گاتر یا مسیر برگشت جوهر در جت پرینتر

۱۸- پایه هد دستگاه جت پرینتر

۱۹-چشم الکترونیکی یا فتوسل جت پرینتر

۲۰-فیلترهای مختلف جت پرینتر مانند : فیلتر قبل از پمپ ، فیلتر قبل از واحد غلظت سنج ، فیلتر قبل از نازل و …



عملکرد این مدل از جت پرینترها مانند شکل زیر میباشد :



این جت پرینترها به جت پرینترهای سیستم پیزو نیز معروف هستند و قدرت پرتاب آنها ماکزیموم یک سانتیمتر میباشد .

طریقه عملکرد این مدل از جت پرینترها و قسمتهای مختلف ان عبارتند از :

۱- واحد تغذیه جت پرینتر DOD

۲- واحد نمایشگر  یا LCD  جت پرینتر های DOD

۳-واحد کیبرد جت پرینتر DOD

۴- واحد هیدرولیک جت پرینتر DOD که شامل فیلتر ، مخزن جوهر و شلنگهای ارتباطی آنها میباشد

۵- هد جت پرینتر سیستم پیزو یا DOD که معمولا هد زار انگلیس یا XJ128 میباشد ( XAAR128 )

۶- فتوسل یا چشم الکترونیکی جت پرینترهای DOD

۷- پایه هد و نگهدارنده جت پرینتر DOD

عملکرد جت پرینترهای DOD مانند شکل زیر میباشد :

این نوع از جت  پرینترها ( TIJ پرینترها یا HP پرینترها )  از تکنولوژی حرارتی استفاده میکنند و اصول کارکرد آنها مبنی بر گرم کردن یا جوش اوردن جوهر و درنتیجه پرتاب انها میباشد

 قسمتهای مختلف این جت پرینتر عبارتست از :

۱- کارتریج جت پرینتر که خود شامل :

الف ) مخزن جوهر  جت پرینتر

ب) فیلتر  جوهر جت پرینتر

 ج) نازل   جت پرینتر میباشد

۲- واحد الکترونیک  جت پرینتر که خود  شامل  :

 الف ) کیبرد و صفحه نمایشگر جت پرینتر

ب) واحد تغذیه جت پرینتر

 ج) واحد درایور یا راه انداز کارتریج  جت پرینترمیباشد

۳- هد یا جایگاه کارتریج جت پرینتر که محتوی سوکت حساس و خیلی دقیقی میباشد که عمل اتصال کارتریج به بردهای الکترونیک را بر عهده دارد

۴- پایه هد یا نگهدارنده جت پرینتر

۵- فتوسل یا چشم الکترونیک چاپگر جت پرینتر

عملکرد این مدل جت پرینتر به شرح زیر است :

در این مدل جت پرینتر ، کارتریج قلب دستگاه  میباشد و همانطوریکه  در بالا اشاره شده  مقاومتهای حرارتی در این سیستم وجود دارند که به محض وارد شدن ولتاژ به آنها داغ شده و باعث به جوش آمدن جوهر روبروی مقاوت گردیده و این جوش آمدن در یک لحظه  باعث میشود که جوهر بخارشده و به فاصله چند میلیمتری از نازل پرتاب شود ، مانند شکل زیر :

این مدل از جت پرینترها همانطوریکه از نامشان پیداست ، جهت چاپ بر روی  کارتن ها و بسته بندی های بزرگ استفاده میگردند و ارتفاع چاپ این مدل از جت پرینترها معمولا بالای ۵ سانتیمتر میباشد ، این جت پرینتر های معمولا برای پرتاب قطرات خود از فشار باد استفاده میکننده و این فشار باد میتواند در دو مدل به نازلها برسد :

الف ) توسط یک کمپرسور باد و یک رگولاتور  و گیج میزان فشار ورودی باد به نازلها تعیین میگردد

ب ) توسط یک کپسول که شامل جوهر و فشار هوای فشرده مورد نیاز میباشد .

جت پرینترهای درشت نگار  از قسمتهای زیر تشکیل شده اند :

۱- منبع تغذیه جت پرینتر درشت نگار

۲- صفحه نمایشگر جت پرینتر درشت نگار

۳- کیبرد جت پرینتر درشت نگار

۴- برد درایور جت پرینتر درشت نگار

۵- برد LCD جت پرینتر درشت نگار

۶- برد Main جت پرینتر درشت نگار

۷- شلنگ ها و تیوب جت پرینتر درشت نگار

۸- نازل های جت پرینتر درشت نگار

۹- پایه هد جت پرینتر درشت نگار

۱۰- مخزن جوهر جت پرینتر درشت نگار

۱۱- فیلتر های جت پرینتر درشت نگار

۱۲- واحد مراقبت  یا رگولاتور و گیج باد مخصوص جت پرینتر درشت نگار۹

طریقه عملکرد جت پرینتر CIJ
جت پرینتر DOD یا سیستم پیزو XJ128
جت پرینتر TIJ یا تکنولوژی HP

۱- لیبل چسبان گرد معمولی

۲- لیبل چسبان گرد پنوماتیک

۳- لیبل چسبان گرد یکطرفه

۴- لیبل چسبان گرد دو طرفه

۵- لیبل چسبان گرد سرعت بالا

۶- لیبل چسبان گرد مخروطی

۱- لیبل چسبان تخت یک طرفه

۲- لیبل چسبان تخت دوطرفه

۳- لیبل چسبان تخت یک طرفه با زاویه ( جهت سطوح مخروطی )

۱- لیبل چسبان  تخت از سمت بالا جت ظروف کاملا تخت

۲- لیبل چسبان تخت از سمت بالا جهت ظروف تخت دارای تو رفتگی

۳- لیبل چسبان تخت از سمت بالا جهت پلمپ نمودن درب جعبه یا …

۴- لیبل چسبان تخت از سمت بالا جهت هولوگرام

لیبل چسبان گرد
لیبل چسبان از سمت بالا
لیبل چسبان گرد پنوماتیک

این جت پرینتر ها بصورت دستی یا پرتابل ساخته میشوند و مناسب جت تولیدهای سنتی ، تولیدهایی که دارای جعبه یا گونی و اجناس سنگین میباشند

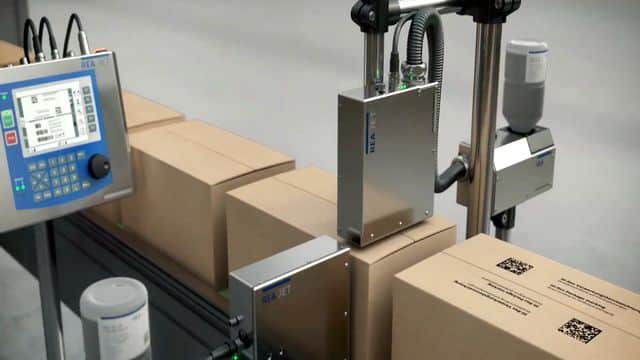

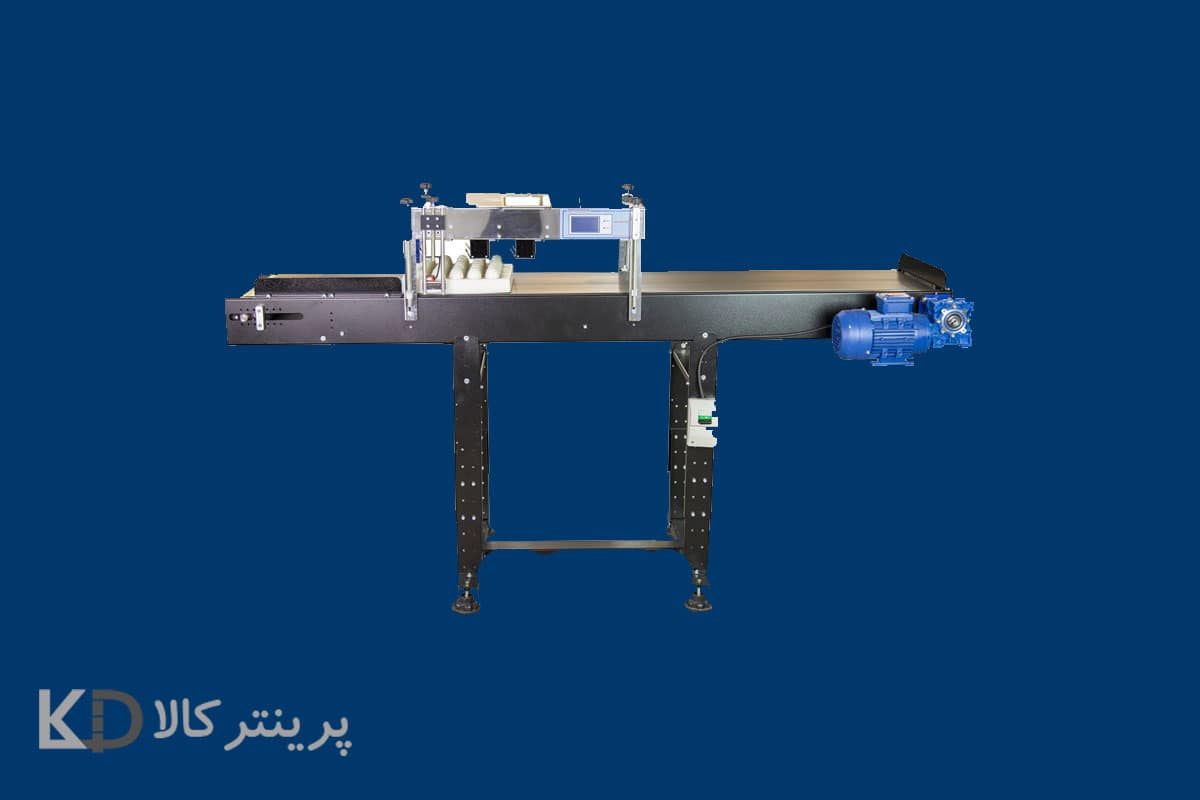

این جت پرینترها توسط یک پایه مخصوص کنار خط تولید قرار میگیرند و بصورت اتوماتیک با دیدین هر محصول تاریخ تولید و انقضای محصول را بر روی آن در حین حرکت چاپ مینمایند
